可支持高精度定制
產品詳情
產品用途

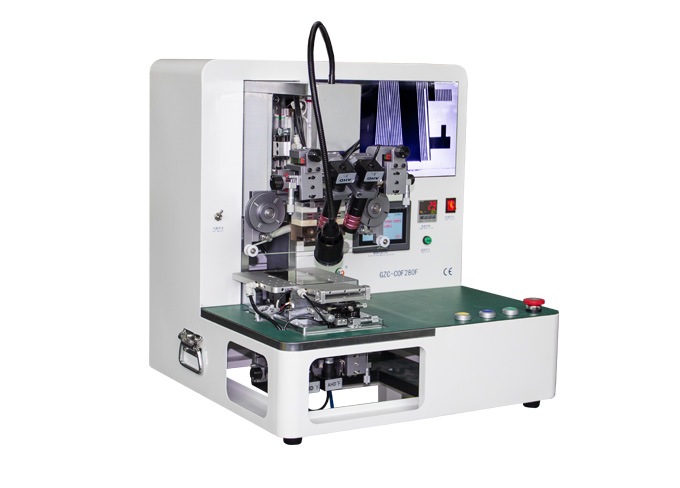

GZC-COF280F型恒溫?zé)釅簷C(jī)適用ACF工藝，主要用于各種FOG、COF、TAB工藝LCD TO FPC/FPC TO PCB的組合綁定，斑馬線熱壓。
產品介紹
設備基本介紹：采用了PLC控制系統控制，觸摸屏顯示輸入，中/英文菜單頁面可選擇使用，所有參數設置瀏覽簡潔直觀。攝像頭高清晰對位，壓頭加熱采用歐姆龍溫控器恒溫加熱、PID溫度控制調節，通過手動、自動兩種模式自由控制，操作簡單易懂、穩定可靠。
工作原理
通過熱壓頭恒定的溫度，使排線以完美的溫度、時間及壓力來和ACF膠并且以良好的契合度粘合在被綁定的物體上。
設備特點
1、壓頭下壓采用SMC氣缸帶壓合感應，可精準控制壓合時間；
2、壓頭加熱采用歐姆龍溫控器恒溫加熱；
3、壓力控制采用了SMC精密調壓閥，保證壓力的精準；壓頭一接觸到產品表面就能輸出穩定的壓力；
4、對位系統采用了高清鏡頭（上下鏡頭可選）、15.6寸大顯示器顯示；
5、平臺帶輔助加熱功能，帶兩路真空吸附，F(xiàn)PC對位時通過微調平臺XYZ三軸調節；
6、壓頭結構采用的專業L型一體成型結構（專利申請），下壓穩定，綁定精準。
ACF工藝樣品展示:

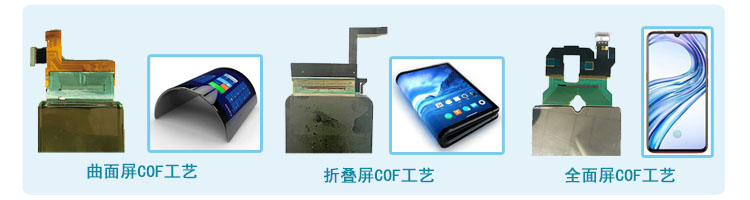

COF邦定工藝：
